压汞法(Mercury intrusion porosimetry 简称MIP)，又称汞孔隙率法。是测定部分中孔和大孔孔径分布的方法。基本原理是，汞对一般固体不润湿，欲使汞进入孔需施加外压，外压越大，汞能进入的孔半径越小。测量不同外压下进入孔中汞的量即可知相应孔大小的孔体积。应用：压汞仪常用于测定粉末和固体的一些重要物理特性，包括孔径分布、总孔体积、总孔表面积、中值孔径、样品的密度（真密度和堆密度）、流体导电性以及机械性能。

样品要求

粉末样品：：提供3g
块体样品：尺寸不超过1cm*1cm*1cm，质量2~3克
薄膜样品：需要叠加测试，提供尺寸5cm×5cm一片或1cm×1cm多片。
受压之后体积膨胀的样品不可测试
可分析孔径范围：5nm（压力30000psi）～800μm，若需要做到3nm(60000psi），请联系您专属技术顾问 测试是普通快速压汞

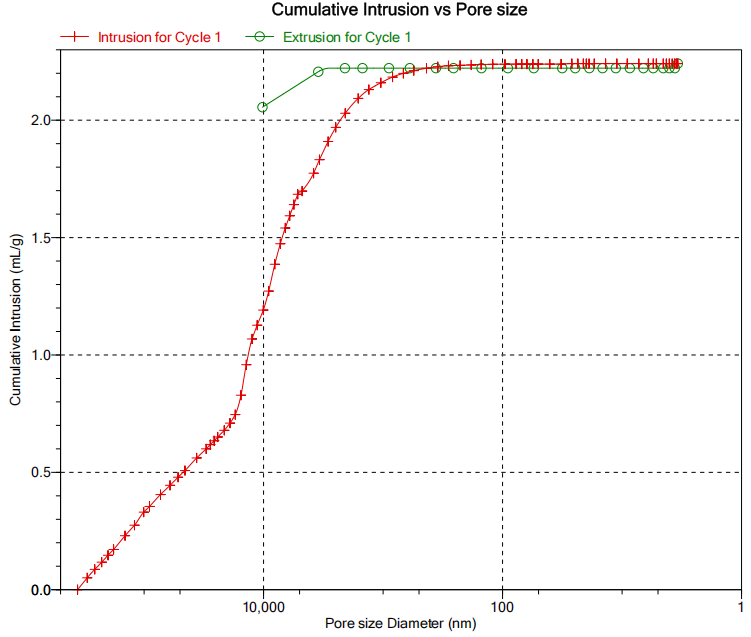

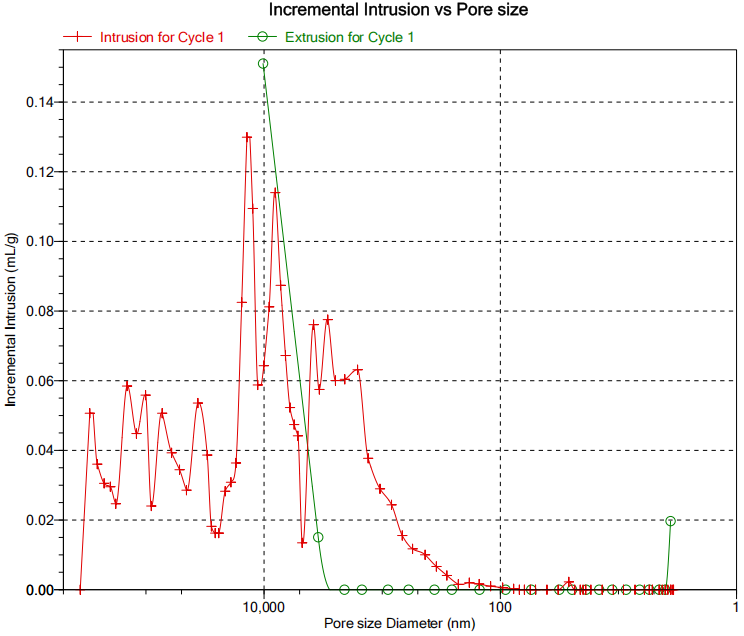

默认给出可供作图的数据（默认无法给出毛细管压力-饱和度关系曲线），若需要原始数据或其他数据（比如毛细管压力-饱和度关系曲线），请联系您专属技术顾问
压汞适合刚性材料的检测，非刚性材料测试在汞入侵后会改变孔结构导致孔径小于真实值。容易和汞发生反应的样品如含重金属等无法安排测试。
