不同类型样品在进行热重测试时，危险性如下：

1. 含有S、P、Cl、Br、F等元素：含有这些元素的物质可能有腐蚀性和毒性、易燃性、氧化性、产生有害分解产物；

2. 有机硅或气相二氧化硅材料：比如硅油、硅橡胶等，此类材料受热易膨胀；

3. 含有S、P、Cl、Br、F等元素：含有这些元素的物质可能有腐蚀性和毒性、易燃性、氧化性、产生有害分解产物；

4. 沥青材料：高温下容易产生大量气体；

5. 含能材料或易燃易爆物：含有爆炸性基团或含有氧化剂和可燃物，或含有碳、氢的化合物，在一定外界能量刺激下，能够独立进行氧化还原反应，并释放大量能量（通常为气体和热）的化合物或混合物；

6. 含低沸点金属成分：例如：K（钾）、Mg（镁）、Na（钠）、Zn（锌）、In（铟）、Ga（镓）、Pb（铅）等，此类物质高温下容易渗透坩埚；

7. 加热产物有毒或有危险性：对实验人员造成影响。

若涉及到以上材料，请提供样品的真实信息，我们会重点评估，实验室收到样品后，也会根据样品实际情况评估其是否可以上机测试。若不能，我们将反馈给您。

若隐藏样品真实信息，对设备和设备操作人员都存在潜在的危险，请务必如实告知。

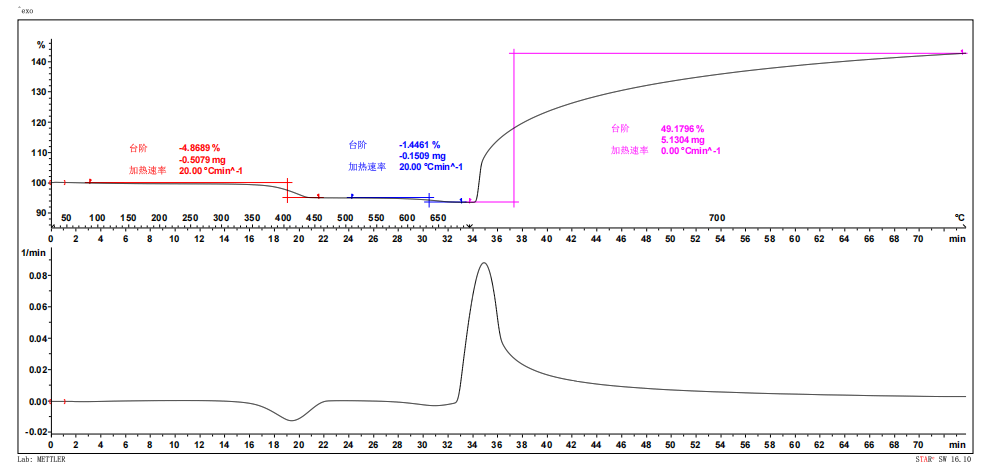

可以自己用origin一阶求导得到：将TG数据导入Origin，以温度为横坐标，TG为纵坐标做图；点击origin菜单栏中Analysis-->Mathematics-->Differentiate-->open Dialog，在弹出来的窗口中将微分阶数(Derivative Order)选择为1，其他参数默认即可；Book的最后一（Derivative）数据即为曲线一阶导数的数据，也就是DTG的数据。

曲线有轻微波动是什么原因？

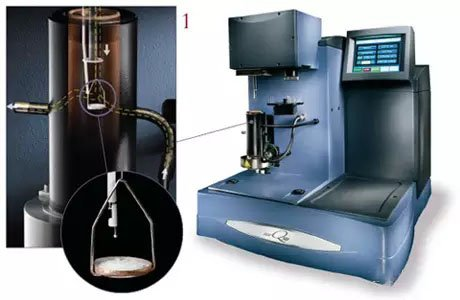

影响TG曲线的因素主要有仪器和实验条件两方面的因素：

1. 仪器因素：可以总结为震动、浮力、冷凝和对流对测试结果的影响，其中浮力和冷凝的影响最为严重。

（1）震动：会引起天平静止点发生变化；

（2）浮力：温度升高会使试样和热天平部件的周围气体发生热膨胀，从而使密度减小，造成表观增重。解决的方法是同样的条件下做一空白试验，做一条基线，目的是消除浮力效应造成的TG曲线的漂移。实验室对于常规条件一般保留有基线数据，可以直接调用，当为非常规条件时，则需要重新做一条基线；

（3）冷凝：试样热分解或升华逸出的挥发物会在热天平的低温区再冷凝，这些冷凝物会污染仪器，并使测得的样品质量偏轻。温度进一步上升还会使这些冷凝物再次挥发造成假失重，使TG曲线变形，所测得的数据不能重复；

（4）对流：由于热天平处于高温中而试样出于高温环境下，这样会产生热对流，对试样产生向上（或向下）的力，是质量发生变化。

2. 实验条件：主要影响因素有升温速率、气氛和所用的样品。

（1）升温速率：升温速率越快会使温度的滞后越大，进而使分解温度区间增大；对于多阶反应，升温速率过快不利于阶段反应的相互分离；

（2）气氛：需要根据不同的要求来选择不同的气氛，单一的分解过程需选择Ar和He等惰性气氛，热氧化过程则需要选择空气或氧气等气氛。

3. 样品：样品的影响因素主要有用量、粒度和装填情况。

为了得到较好的热重结果，一般要求测试样品的粒度不宜太大、装填的紧密程度适中：

（1）样品量过大会使曲线的清晰度变差、分解温度像高温方向偏移、反应所需的时间加长。因此，试样用量应在热重测试的灵敏度范围内尽量减少。但如果材料中挥发性物质的含量非常低，或者材料是非均相的，那么TG实验必须使用比较大的样品量。

（2）一般来讲，表面反应或多或少要受到试样粒度的影响，对于化学分解的影响更加明显；而相转变受粒度的影响较小。为了便于 比较，应尽量采用粒度相近的试样，如通过一定筛孔的细粉。

（3）一般来说，装填约紧密，约有利于热传导，但不利于其他向试样内的扩散或分解的气体产物的扩散和逸出。
