预存有礼
仪器型号：
预约次数：
服务周期：

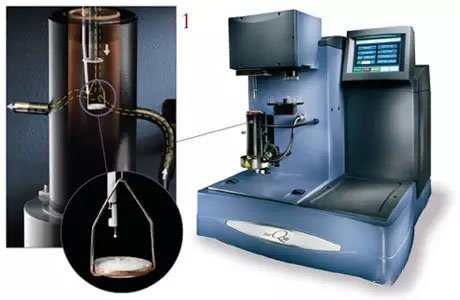

项目介绍同步热分析仪（TG-DSC）可以同步提供质量变化（TG）与热量效应（DSC）的信号，其优势在于通过一次测量即可获取两种信息，确保了测试结果的可比性。TG信号用于研究材料的质量变化、成分分析、热稳定性、氧化/还原、分解行为、腐蚀性研究、分解动力学分析等。DSC信号用于研究材料的熔融/结晶、固相转变、结晶度、玻璃化转变、抗氧化性等。可根据某一热效应是否对应质量变化，判断该热效应所对应的物化过程（如区分熔融峰、结晶峰、相变峰与分解峰、氧化峰等）。可实时跟踪样品质量随温度/时间的变化，对相变热、反应热等进行准确计算。
样品要求
粉末样品：至少需要准备20mg左右
液体样品：需2mL左右
块体样品：尺寸不要大于直径3 mm，高2 mm（底面平整，与坩埚充分接触（注意质量不超过30 mg）；如果是薄膜一类的样品，最好在送样前将薄膜裁剪成小碎片状。
特别注意：易燃易爆或含能材料、含有S P Cl Br F等元素、含有低沸点金属成分、含有碱金属盐（比如钠盐、钾盐，此类样品非常容易熔融后渗透坩埚导致粘连）、加热产物有毒或有危险性、有机硅样品、沥青材料、含有硒 碲 砷 镁 锌等挥发性物质，请先联系我们，实验室也会具体评估安全性从而判断试样是否具备上机测试的条件，若不具备，我们将反馈给您；
如果测试前未沟通确认，在填写预约单过程中隐瞒样品成分，由于样品原因，导致测试过程中仪器损坏的，需要客户承担赔偿责任。
结果展示结果内容：一般会提供三种格式的数据文件，一种为源文件，需要特定软件才能打开；一种为可做图的原始数据，一般格式为excel或txt；最后一种为结果谱图，其格式一般为pdf或图片。不同设备导出的数据排版和谱图样式略有差异，具体以实际数据为准。

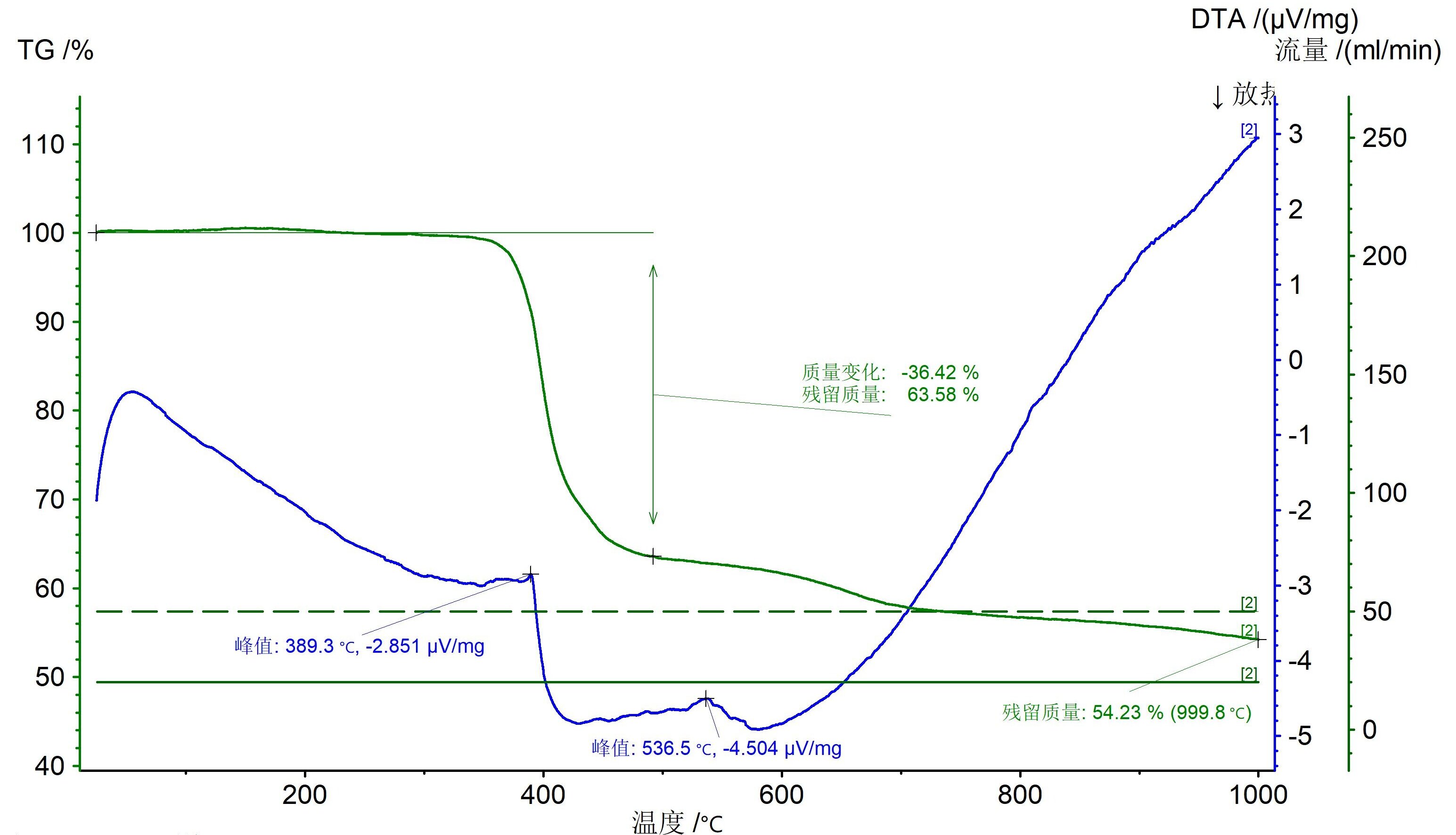

结果示例（仅供参考）：
常见问题-
升温速率过快对数据有什么影响？
升温过快，反应来不及发生，会导致反应/相变温度滞后，反应向高温区移动，同时反应温度区间变宽；如果是多个反应/相变，TG的失重台阶以及DSC的吸放热峰会重叠，也就是谱图分辨率降低。
-
测试样品量偏低会有什么影响？
一般取样量为3~10 mg，如果取样量偏少（小于2 mg），可能会受气流影响增大，导致结果偏差大。
-
为什么不能测含S、卤素等样品？
因为含有S、卤素等样品，在测试过程可能产生腐蚀性气体，腐蚀损坏设备。
-
高温能否保温测试？
高温一般不能保温测试，对仪器损伤大，也过于危险；超过300℃的保温请提前联系项目老师确定是否可做以及具体报价。
-
温度应该怎么设置?
初始时间的设置原则：实验的开始温度通常要比第一个热效应低升温速率数值的3倍，以便于第一个热效应之前的基线稳定。例如：若升温速率为10K/min，第一个热效应出现在80℃，那么实验的开始温度至少要比80℃低3*10=30℃，即至少要从50℃开始实验。
结束温度的设置原则：对于DSC实验，通常要求实验的结束温度低于样品的分解温度，如果可能，实验结束温度可以高于最后一个热效应升温速率数值的2倍，以保证热效应后基线平稳。TGA实验的结束温度要根据希望得到的信息进行选择，如希望得到聚合物的分解温度，通常测试到800℃足以满足需要；如果希望测试无机物的分解可能需要测试到更高的温度。需要注意的是，在实验结束前样品一定不要与坩埚发生任何反应，否则可能会得到错误的实验结果，甚至可能会损坏设备。
未知样品的温度范围：对于未知样品，测试的温度范围应该尽量宽，以免丢掉某些重要的热效应。但对于DSC实验无论如何要尽可能避免分解的产生。
-
气氛应该如何选择?
1. 氮气：惰性气体，适用于大多数材料（高温下可能会和某些金属材料反应）；
2. 空气：常用氧化性气氛，常作为陶瓷氧化物类样品和有机样品的吹扫气氛；
3. 氧气：强氧化性气氛，一般用作反应气氛，用于测定氧化和燃烧行为，如测试高分子材料的氧化稳定性；
4. 二氧化碳：惰性气氛，可以被用于羧化反应；
5. 氩气：惰性气氛，多用于金属材料的高温测试；
当然，也可以设置在实验过程中切换气体，具体要根据测试目的来选择（自身热稳定性、组分分析、氧化/还原等）
