预存有礼
仪器型号：
预约次数：
服务周期：
项目介绍热膨胀仪是指在一定的温度程序（升／降／恒温及其组合）控制下、在负载力可忽略不计的情况下，测量样品在测试方向上长度随温度或时间的变化过程。变化随温度或时间的函数关系。可测量固体、熔融金属、粉末、涂料等各类样品，广泛应用于无机陶瓷、金属材料、塑胶聚合物、建筑材料、涂层材料、耐火材料、复合材料等领域。
样品要求
一般样品尺寸：φ6*20mm，准备2--3个平行样品备用；测试样品尺寸尽量与其接近，也可以制成4*4*25或相近尺寸。试样小，长度方向也可12mm。端面与轴线垂直。
其他尺寸可以联系您专属技术顾问沟通交流
膨胀量大的样品，特殊备注清楚，谢谢
特别注意
常规温度区间为室温-1400℃，大于1400℃请联系对接技术顾问确认测试详情
如若样品是受热收缩的情况，请提前告知技术顾问，防止仪器启动保护机制异常退出
样品表面一定要平整干净（请务必用千分尺量好两端的平行度，以免造成数据误差），棱角清晰，不能有凹坑，或凸起
样品不能在测试温度范围内软化熔融，不能含有和溢出腐蚀铂金、氧化铝陶瓷和石英(二氧化硅)的成分，务必保证没有还原性气体放出，并注明样品熔点
请慎重选择测试最高温度，如果由于样品原因导致的设备损坏由委托方承担所有责任

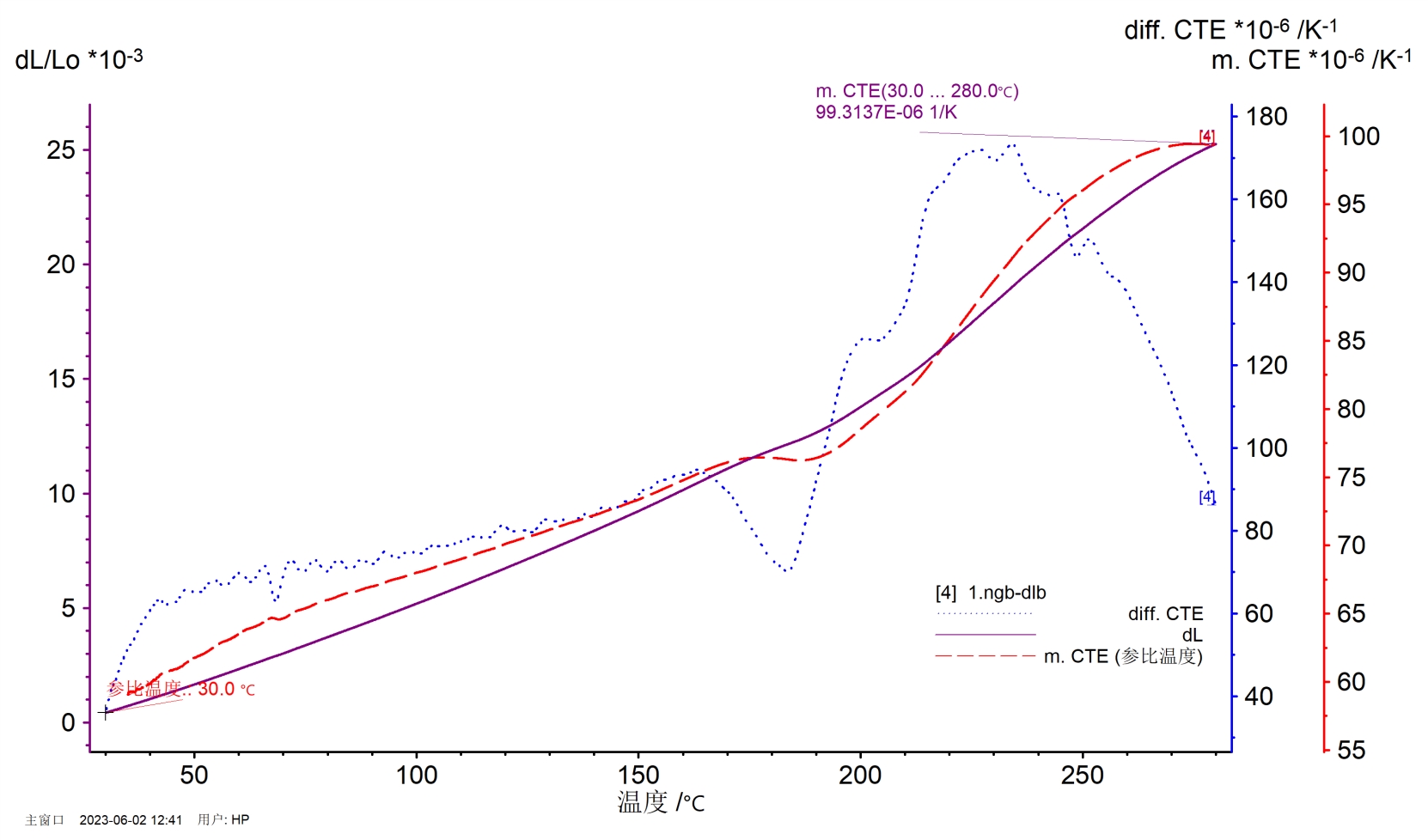

结果展示
常见问题-
数据中的降温速率为什么和我要求的不一样？
热膨胀仪一般没有冷却单元，降温只能通过自然降温方式，若程序设定的降温速率慢于自然降温速率，则可以通过辅助加热来实现设定的速率，若程序设定降温速率快于自然降温速率，则设备实际达不到设定速率。设备内和环境温差越大，降温速率越快，温差越小，降温速率越慢，即：越靠近室温，降温速率越不线性。
不同的温差段设备的降温能力不一致，例如:800-1000℃范围内大概40-50℃/min的降温速率；400-500℃大概不到20℃/min；200℃附近大概5℃/min钟；80℃附近2℃/min。
-
导致负膨胀或不符合预期现象(尤其是温度较低时)的可能原因是什么?
①升温速率较快，样品内部温度上升相对于炉体温度具有滞后性，内部温度上升不均匀，会导致负膨胀现象，因而实际测试建议升温速率<5K/min，低温测试时建议升温速率≤2K/min。
②样品尺寸方面，氧化铝或石英标样尺寸一般为中6*25mm（样品尺寸尽量与其一致，可为对角线长度<6mm的方形），测试时首先测试标样扣除系统误差，当我们的样品长度较短时，扣除系统误差后，有可能导致温度相对较低时产生负膨胀现象
③样品长度与标样相近甚至更长时出现负膨胀现象，且设备运行正常的情况下，则是样品本身在相对较低温度下长度变化较小的原因。
