1、不同的自由基需要固定的溶剂才能测吗？

答：这个是有体系区别的，超氧自由基在甲醇体系中测试，羟基自由基在水体系中测试，不同自由基在不同体系不同溶液中测试，因为水跟DMPO的结合力高于超氧基和DMPO的结合力，如果在水中测试超氧自由基的话，水跟DMPO的结合速度大于超氧基和DMPO的结合，超氧自由基就不容易被捕获到，这是原理上为何产生不了；当然如果产生量特别大，也有可能被DMPO捕获到；所以测试要选择合适的捕获剂和测试环境。

2、持久性和瞬时性自由基的区别是什么？

答：持久性自由基类似空位，长期存在结构中，直接测试样品就可以得到信号。而瞬时性自由基需要加捕获剂去测试，因为它寿命很短，几秒或几分钟后就消失了。

3、是否需要光照和测试时间点个数如何选择？

答：如果样品是光催化材料或者光照前后有明显变化的材料，就需要测黑暗和光照两个不同状态下的谱图。光照测试点数即采集不同光照时间的点数，如果样品想观测光照条件下谱图峰形和峰强的动态变化，就可以多采集几个光照时间点的谱图。

4、EPR可以测试磁性样品吗？

答：磁性样品可以测EPR，但EPR仪器是靠磁铁产生的磁场工作的，所以磁性样品的结果基线往往不平整，若样品磁性太强造成仪器调谐不过，则无法测试。

5、常见自由基的测试，常使用的溶剂和捕获剂都有什么？

答：羟基自由基用水作为溶剂，捕获剂是DMPO

超氧自由基用甲醇或DMSO作为溶剂，捕获剂是DMPO

单线态氧用水作为溶剂，捕获剂是TEMP

光生空穴用水作为溶剂，捕获剂是TEMPO

6、空位的信号强度和样品的质量有关么？

答：空位的信号强度和样品的质量有关，但不是正相关。这个里面涉及的情况比较复杂：

1.仪器设计时候考虑到信号过饱和状态，所以不会是样品越多信号越强，所以有时候样品越多反而信号越弱一些；

2.需要考虑样品体积对顺磁腔体的占据，重量一样情况，体积大的还会信号强度高一些。

7、空位相对含量，是看峰强度还是峰面积？

答：看峰强度，峰宽和材料结构有关。另外，块体样品受体积和质量影响，不好做比较。粉末样品，相同质量下，体积差别不大的话，峰强度越高的样品，空位含量相对较高。

8、g因子是怎么得到的？

答：hv=gβH，

h为普朗克常数，

g为波谱分裂因子（简称g因子或g值），

β为电子磁矩的自然单位，称玻尔磁子。

根据公式，可以得到g因子，一般可以直接从仪器的测试结果中导出横坐标为g因子的数据。谱图上峰的中心点对应的磁场即为g因子。

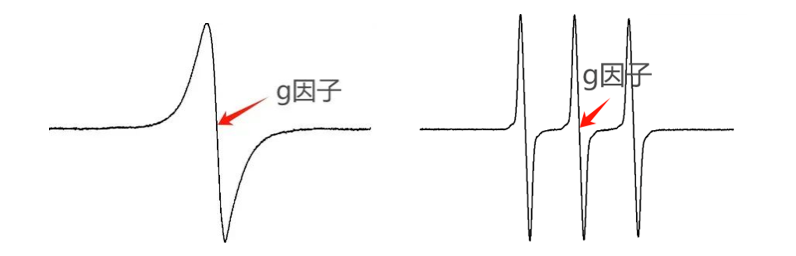

EPR的g因子读取

9、g因子和超精细耦合常数A值的作用？

答：g因子和超精细耦合常数A值是EPR谱图中两个最重要的信息，通过测试g因子和A值我们可以判断出单电子的类型，可能得出结构信息，然后通过计算及模拟得出准确的结构。

10、测试光生电子（空穴）的时候，为什么光照条件下的信号反而比黑暗条件的更弱？

答：因为空穴用的捕获剂是TEMPO，这个捕获剂本身就有信号，当反应体系中有光生电子h+产生时，会去中和捕获剂，使得峰强度比黑暗的低，峰强度降低的越明显，说明产生的光生电子越多。即黑暗下测的实际是捕获剂TEMPO的信号，不是电子（空穴）的信号，此时信号比较强；光照以后产生电子（空穴），产生的电子被捕获剂捕获，使得捕获剂减少，捕获剂的信号减弱，由此证明光照之后产生了电子（空穴）。

11、EPR现在的定量结果是相对定量，还是绝对定量？

答：EPR的定量是绝对定量，是基于标准谱通过计算获得的定量数据，一般情况下准确度很高。但是当实测的样品信号比较弱时，可能会引入一些杂峰信号，导致定量的准确性下降。

12、EPR定量数据能给出什么信息？应该怎么看？

答：定量数据会给出Xmin、Xmax、Spins/mm3、M和Spins。

其中Xmin是选的起始磁场强度

Xmax是选的终止磁场强度

Spins/mm3是单位体积的自旋数

M是摩尔浓度

Spins是总自旋数

自由基看Spins/mm3，空位用Spins/测试时用的质量。

13、光生空穴是3个等高的峰，单线态氧也是3个等高的峰，如何区分？

答：二者所用捕获剂不同，光生空穴用Tempo捕获，Tempo本身含有单电子，在黑暗状态下会有信号，加光照后信号减弱

而单线态氧用temp捕获，自身不带电子，黑暗状态无信号，加光照信号是增强的。

14、为什么瞬时性自由基不提供g文件，而空位/金属离子价态是提供g文件的？

答：空位价态需要g值来确定种类，而瞬时性自由基主要是通过峰型进行区分自由基，一般不需要g值，瞬时性自由基g值实际在2.006左右。

15、温度对EPR信号（空位、自由基）的影响？低温、室温、高温如何选择？

答：自由基不建议做高温或低温，低温会使溶液冻结，高温可能会破坏捕获剂；空位的话高低温正负影响都有可能，具体需要结合材料分析，另外有些会通过做低温来使强磁样品降低磁性。

16、多种空位信号叠加的情况下，如何辨别存在哪些空位？

答：通过g值来分辨空位的种类，可以查阅相关文献得到相应空位的g值进行分析。

17、为什么会出现信号弱、杂峰多、氧化峰多、无信号等情况?
